Bộ quang học là gì? Cấu tạo và vai trò trong đèn LED

Bộ quang học có cấu tạo khác nhau tùy theo thiết kế và yêu cầu chiếu sáng của từng loại đèn LED. Các thành phần như thấu kính, chóa phản quang được bố trí để kiểm soát hướng đi, góc chiếu và sự phân bố của ánh sáng.

1. Bộ quang học là gì?

Bộ quang học là tập hợp các thành phần dùng để kiểm soát ánh sáng trong đèn LED. Đây là một phần trong cấu tạo đèn LED, thường sử dụng thấu kính, chóa phản quang hoặc kết hợp các chi tiết quang học tùy theo thiết kế của bộ đèn.

Khác với nguồn sáng có nhiệm vụ phát sáng, bộ quang học tác động lên ánh sáng để tạo ra đặc tính chiếu sáng theo thiết kế. Vì vậy, cấu hình quang học có thể khác nhau giữa các dòng đèn dù chúng sử dụng cùng nguyên lý chiếu sáng LED.

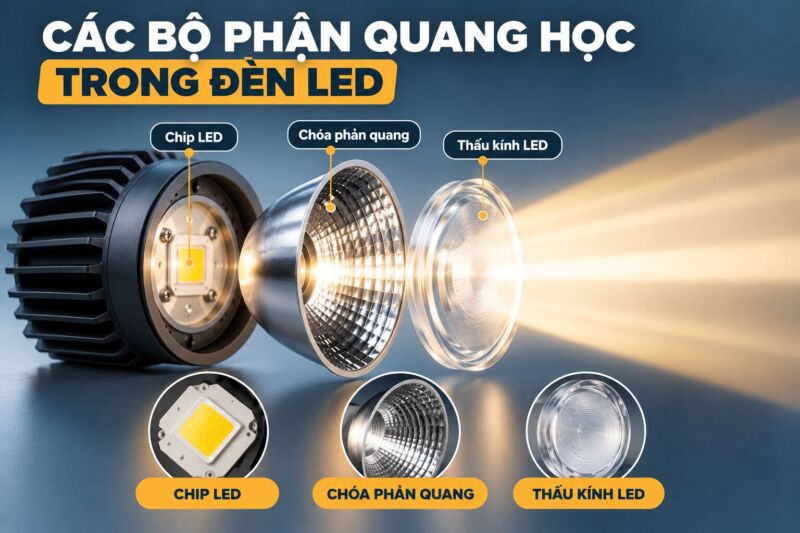

2. Bộ phận quang học trong đèn LED gồm những gì?

Các bộ phận quang học được lựa chọn và bố trí theo cách mà bộ đèn cần kiểm soát ánh sáng. Trong đó, thấu kính và chóa phản quang là hai thành phần thường gặp.

2.1. Thấu kính LED

Thấu kính LED sử dụng hiện tượng khúc xạ để thay đổi đường truyền của ánh sáng. Hình dạng, bề mặt và cấu trúc của thấu kính ảnh hưởng đến góc chiếu cũng như cách ánh sáng được phân bố sau khi đi qua.

Thấu kính có thể được thiết kế cho từng nguồn LED hoặc một cụm nguồn sáng. Tùy cấu hình, chùm sáng có thể được thu hẹp để tăng mức độ tập trung hoặc mở rộng để bao phủ vùng chiếu lớn hơn.

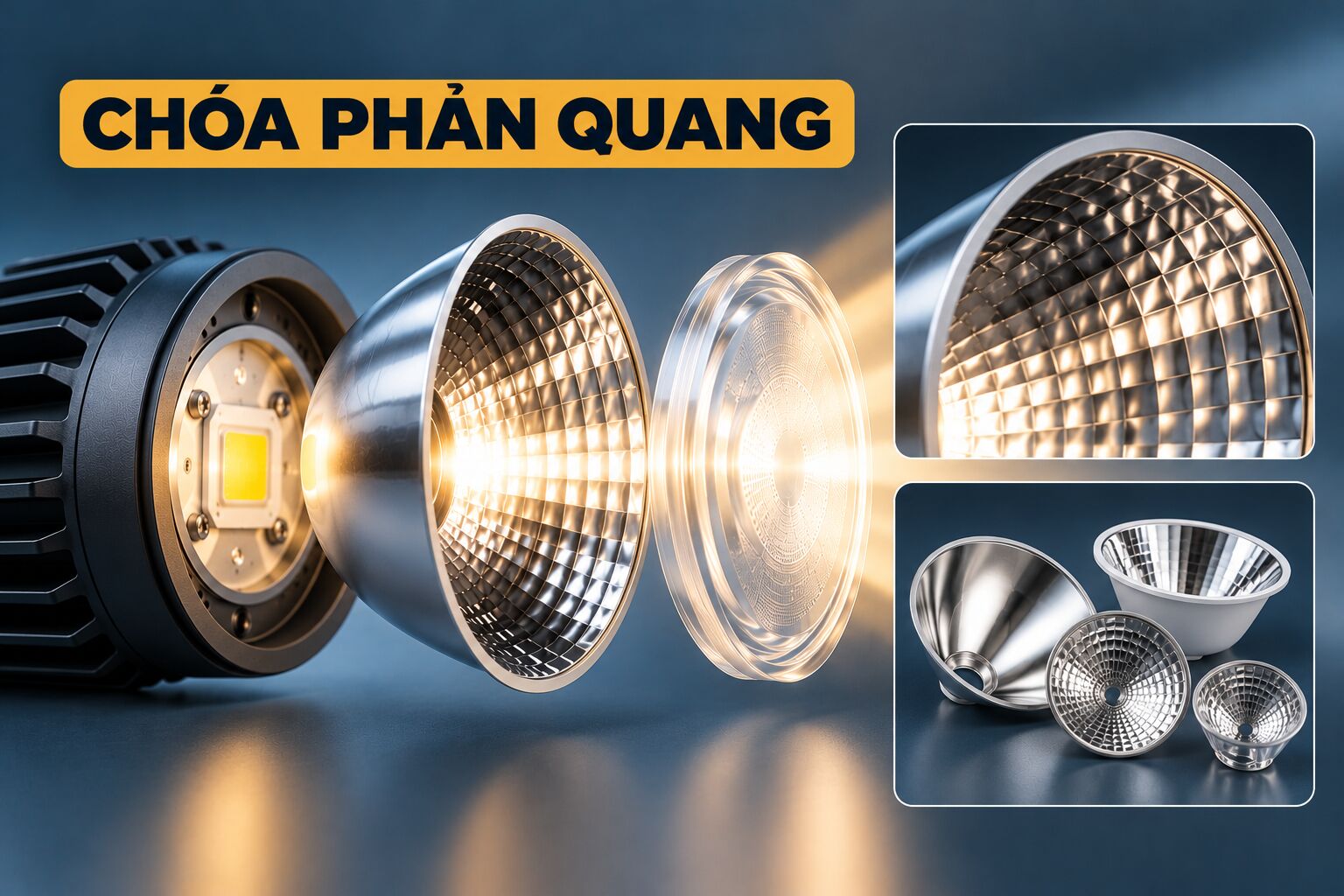

2.2. Chóa phản quang

Chóa phản quang kiểm soát ánh sáng thông qua bề mặt phản xạ. Khi ánh sáng chiếu tới chóa, hướng phản xạ được quyết định bởi hình dạng, độ sâu và góc mở của chóa.

Chóa có thể được sử dụng riêng hoặc kết hợp với thấu kính trong cùng một bộ quang học. Cách bố trí này cho phép kiểm soát thêm những tia sáng phát ra ngoài vùng phân bố mong muốn.

3. Vai trò của bộ quang học trong đèn LED

Ánh sáng từ chip LED sau khi phát ra sẽ tương tác với các thành phần của bộ quang học. Thấu kính làm thay đổi đường truyền ánh sáng bằng khúc xạ, trong khi chóa sử dụng phản xạ để định hướng các tia sáng trước khi chúng đi ra khỏi bộ đèn.

• Định hướng ánh sáng: đưa ánh sáng về khu vực cần chiếu thay vì để ánh sáng phân tán theo nhiều hướng.
• Kiểm soát góc chiếu: tạo chùm sáng hẹp hoặc rộng phù hợp với thiết kế chiếu sáng.
• Phân bố vùng sáng: kiểm soát ánh sáng tập trung tại một khu vực hoặc trải rộng trên phạm vi lớn hơn.
• Hạn chế ánh sáng ngoài vùng chiếu: kiểm soát những tia sáng đi lệch khỏi hướng và khu vực cần chiếu.

Do đó, cùng với đặc tính của nguồn sáng, thiết kế bộ quang học là yếu tố ảnh hưởng trực tiếp đến ánh sáng đầu ra của đèn LED. Sự khác nhau về thấu kính, chóa phản quang và cách bố trí chúng sẽ tạo ra những góc chiếu và dạng phân bố ánh sáng khác nhau.

Bộ quang học là phần kiểm soát ánh sáng trong đèn LED thông qua các thành phần như thấu kính và chóa phản quang. Cấu hình quang học phù hợp giúp định hướng, tạo góc chiếu và phân bố ánh sáng theo thiết kế của từng bộ đèn.
