Cấu tạo đèn LED và nguyên lý hoạt động

Cấu tạo đèn LED là một hệ thống gồm cụm phát sáng, bộ nguồn, bộ phận quang học, kết cấu tản nhiệt và thân vỏ. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng hoạt động liên tục với nhau từ khi tiếp nhận điện năng, tạo ánh sáng, kiểm soát vùng chiếu đến quá trình thoát nhiệt ra môi trường.

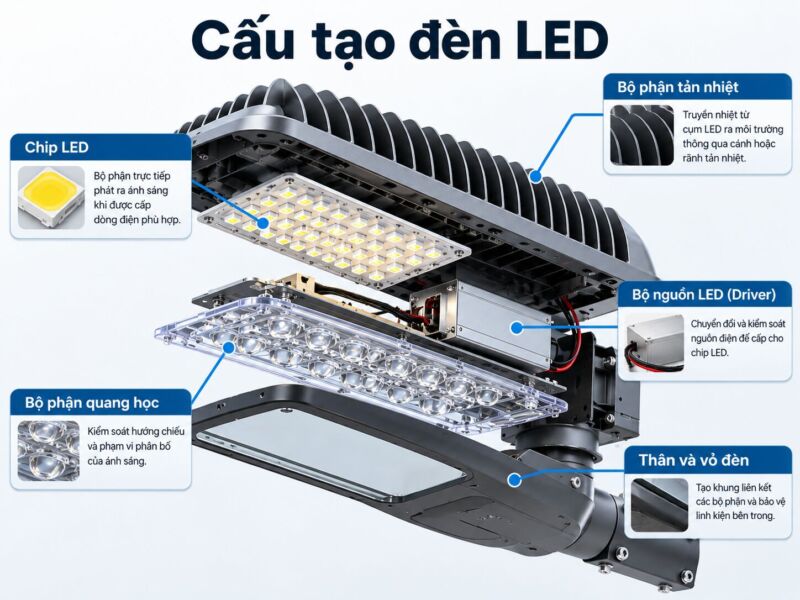

1. Cấu tạo đèn LED gồm những bộ phận nào?

Tùy loại đèn, hình dạng và cách bố trí linh kiện có thể khác nhau. Tuy nhiên, một bộ đèn LED hoàn chỉnh thường được hình thành từ các thành phần chính dưới đây.

1.1. Chip LED

Chip LED là phần trực tiếp tạo ra ánh sáng khi có dòng điện phù hợp đi qua. Chip có thể được bố trí thành từng điểm riêng, tập trung thành cụm hoặc lắp trên các module tùy thiết kế của bộ đèn.

Số lượng và cách sắp xếp chip ảnh hưởng đến cách hình thành cụm phát sáng. Vì vậy trên thực tế có thể gặp một bảng mạch gồm nhiều điểm LED nhỏ, một số chip công suất lớn hoặc nhiều module được bố trí riêng trên cùng thân đèn.

1.2. Bộ nguồn LED

Chip LED cần được cấp dòng điện phù hợp để hoạt động, vì vậy bộ nguồn hay driver được đặt giữa nguồn điện đầu vào và cụm LED. Bộ phận này thực hiện chuyển đổi và kiểm soát nguồn điện trước khi đưa tới chip.

Driver có thể nằm chung trong thân hoặc được bố trí trong một khoang riêng tùy kết cấu sản phẩm. Ngoài chức năng cấp nguồn, một số thiết kế còn tích hợp thêm khả năng điều chỉnh công suất, điều khiển hoặc các chức năng bảo vệ điện.

1.3. Bộ phận quang học

Ánh sáng được tạo ra tại chip chưa phải là vùng sáng cuối cùng mà bộ đèn cung cấp. Thấu kính, chóa phản xạ, kính hoặc bề mặt khuếch tán được bố trí phía trước cụm LED để kiểm soát hướng đi và phạm vi phân bố của ánh sáng.

Hình dạng của bộ phận quang học thay đổi theo khoảng cách chiếu và khu vực cần bao phủ. Chóa và thấu kính vì vậy có thể tạo vùng sáng rộng, tập trung hoặc phân bố theo một hướng nhất định; nguyên tắc này cũng được áp dụng trên các dòng đèn LED nhà xưởng khi cần kiểm soát ánh sáng từ vị trí treo xuống mặt bằng phía dưới.

1.4. Bộ phận tản nhiệt

Trong quá trình hoạt động, cụm LED sinh nhiệt và lượng nhiệt này cần được truyền ra khỏi khu vực phát sáng. Phần tiếp xúc phía sau bảng mạch, thân nhôm cùng hệ cánh hoặc rãnh tản nhiệt tạo thành đường truyền nhiệt từ bên trong ra bề mặt ngoài của bộ đèn.

Kết cấu tản nhiệt không có một hình dạng cố định. Nó có thể là các cánh nổi, rãnh chạy dọc thân hoặc bề mặt nhôm có diện tích lớn tùy cách tổ chức linh kiện bên trong. Các dạng cánh và rãnh tích hợp trực tiếp trên thân cũng thường xuất hiện ở đèn đường LED, nơi cụm phát sáng và kết cấu thoát nhiệt được bố trí trên cùng một thân đèn.

1.5. Thân và vỏ đèn

Thân đèn tạo khung để cố định và liên kết chip LED, driver, bộ phận quang học cùng hệ tản nhiệt thành một sản phẩm hoàn chỉnh. Vật liệu và hình dạng thân được thiết kế theo kích thước linh kiện, phương thức lắp đặt và môi trường mà bộ đèn làm việc.

Vỏ đèn led có thể kết hợp thêm kính, nắp che, gioăng và các vị trí liên kết để bảo vệ linh kiện bên trong. Với sản phẩm sử dụng ngoài trời hoặc trong môi trường nhiều bụi, kết cấu vỏ còn phải hạn chế tác động của các yếu tố bên ngoài tới phần điện và cụm phát sáng.

2. Nguyên lý hoạt động của đèn LED

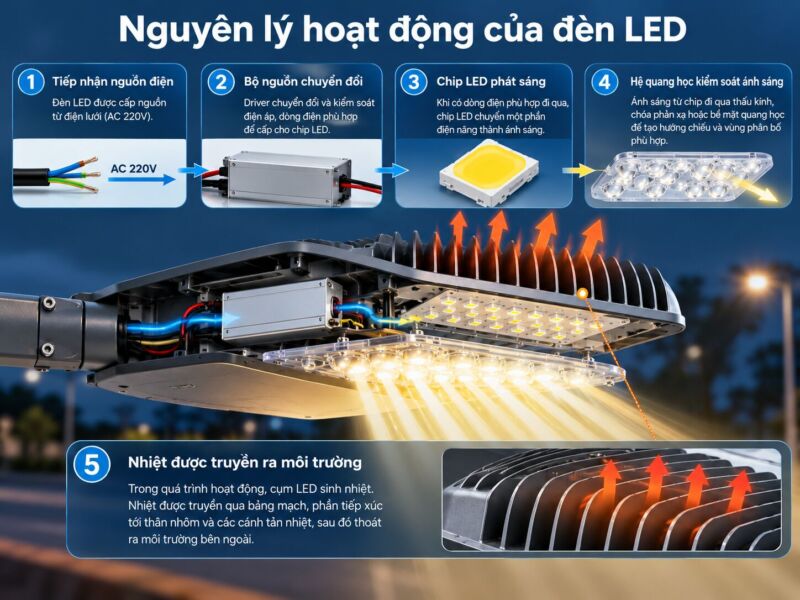

Đèn LED hoạt động theo một chu trình từ tiếp nhận điện năng, cấp điện cho chip đến phát và kiểm soát ánh sáng. Trong suốt quá trình đó, nhiệt sinh ra tại cụm LED cũng được truyền ra ngoài để duy trì hoạt động của bộ đèn:

• Tiếp nhận và chuyển đổi nguồn điện: Điện đầu vào đi qua driver để được chuyển đổi thành điện áp và dòng điện phù hợp với cụm LED.
• Cấp điện cho chip LED: Nguồn điện sau khi xử lý được đưa tới các chip LED trên bảng mạch.
• Tạo ra ánh sáng: Khi có dòng điện phù hợp đi qua, chip LED chuyển một phần điện năng thành ánh sáng.
• Kiểm soát ánh sáng đầu ra: Ánh sáng từ chip đi qua thấu kính, chóa hoặc bề mặt quang học để hình thành hướng chiếu và vùng phân bố theo thiết kế.
• Truyền nhiệt ra môi trường: Nhiệt phát sinh tại cụm LED được truyền qua bảng mạch, phần tiếp xúc và kết cấu tản nhiệt trước khi thoát ra bên ngoài.

Các bước trên diễn ra liên tục khi đèn được bật, trong đó phát sáng và tản nhiệt xảy ra đồng thời. Vì vậy nguyên lý hoạt động của đèn LED không chỉ là quá trình chip nhận điện rồi phát sáng, mà là sự phối hợp giữa cấp nguồn, phát sáng, kiểm soát ánh sáng và thoát nhiệt trong cùng một hệ thống.

Cấu tạo đèn LED gồm các bộ phận liên kết trực tiếp với nhau từ driver, chip LED, hệ quang học đến kết cấu tản nhiệt và thân vỏ. Khi được cấp điện, driver cung cấp dòng điện phù hợp cho chip tạo ánh sáng; ánh sáng tiếp tục được định hình trước khi đi ra ngoài, đồng thời nhiệt phát sinh được truyền qua thân và thoát ra môi trường. Đây là chu trình cơ bản diễn ra trong suốt thời gian một bộ đèn LED hoạt động.
