Thấu kính LED có tác dụng gì đối với ánh sáng?

Thấu kính LED có tác dụng kiểm soát hướng truyền và cách phân bố ánh sáng sau khi được nguồn LED phát ra. Thông qua thiết kế quang học, thấu kính có thể làm thay đổi góc chiếu, hình dạng chùm sáng và mức độ tập trung ánh sáng trên bề mặt. Vì vậy, vai trò của thấu kính cần được xem xét dựa trên đặc tính chùm sáng mà hệ quang học tạo ra.

Thấu kính không tạo ra ánh sáng mà tác động lên đường truyền của ánh sáng từ LED. Những tác động này thể hiện trực tiếp qua góc chiếu, hướng truyền và vùng sáng hình thành trên bề mặt.

Ánh sáng phát ra từ LED có phân bố ban đầu nhất định. Khi đi qua thấu kính, hướng truyền của các tia sáng được kiểm soát để tạo chùm sáng có độ mở phù hợp với thiết kế quang học của bộ đèn.

Độ mở này liên quan trực tiếp đến góc chiếu đèn. Chùm sáng có góc hẹp thường tập trung trên phạm vi nhỏ hơn, trong khi góc rộng phân bố ánh sáng trên vùng lớn hơn. Vì vậy, cùng một nguồn LED nhưng hệ thấu kính khác nhau vẫn có thể tạo ra góc chiếu khác nhau.

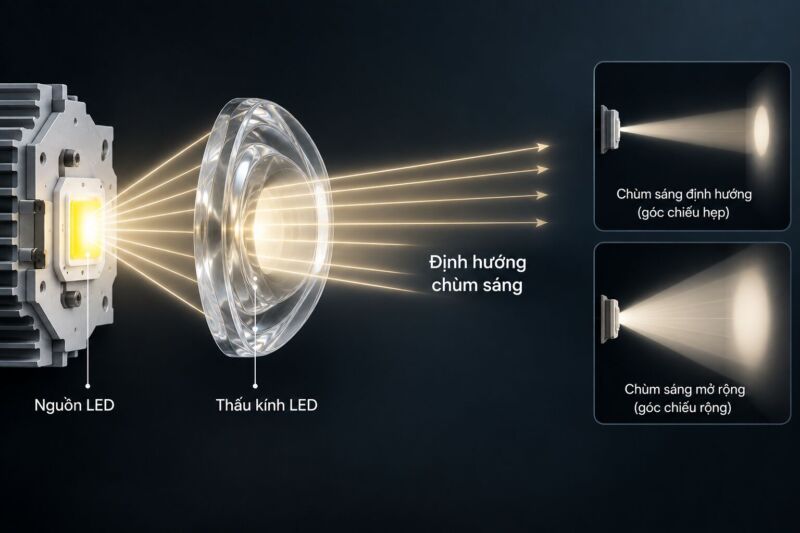

Thấu kính còn điều khiển ánh sáng về những hướng xác định thay vì để toàn bộ ánh sáng tiếp tục phân bố theo đặc tính ban đầu của nguồn LED. Nhờ đó, chùm sáng đầu ra có thể được kiểm soát theo trục hoặc hướng chiếu mà hệ quang học yêu cầu.

Khả năng này đặc biệt quan trọng với nguồn sáng chiếu rọi cần đưa ánh sáng đến một khu vực xác định. Ở bộ đèn pha, thấu kính và các thành phần quang học đi kèm có thể được thiết kế để kiểm soát hướng và độ mở của chùm sáng phù hợp với đặc tính chiếu của từng bộ đèn.

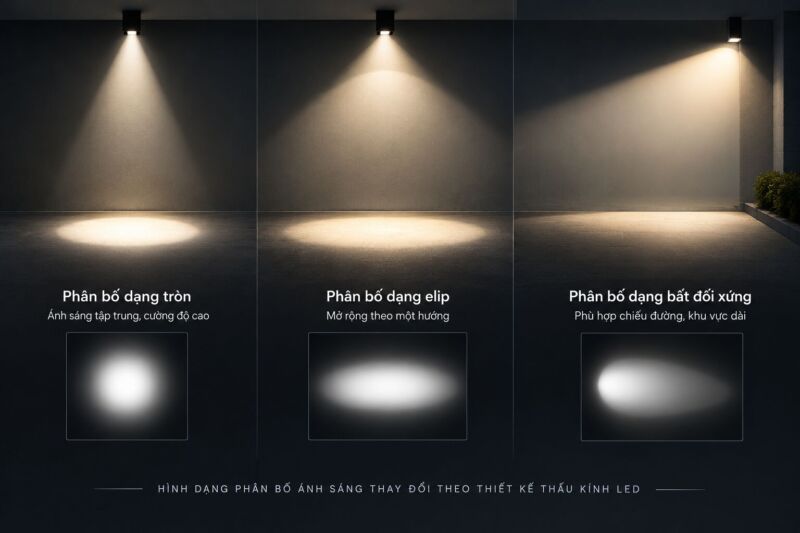

Tác dụng của thấu kính không dừng ở việc làm chùm sáng hẹp hoặc rộng. Cấu trúc quang học còn có thể kiểm soát ánh sáng theo các hướng khác nhau để hình thành vùng phân bố phù hợp với bề mặt cần chiếu.



Điều này thể hiện rõ ở đèn đường LED, khi ánh sáng cần được phân bố theo đặc điểm của mặt đường thay vì chỉ tạo một vùng sáng tròn quanh vị trí bộ đèn. Vì vậy, thấu kính có thể được thiết kế để tạo phân bố bất đối xứng, đưa ánh sáng theo những hướng cần thiết của hệ thống quang học.

Khi thấu kính thay đổi phạm vi và cách phân bố chùm sáng, lượng ánh sáng đến từng vị trí trên bề mặt cũng thay đổi. Với cùng điều kiện nguồn sáng, ánh sáng tập trung trên vùng nhỏ hơn có thể tạo độ rọi cao hơn tại khu vực đó so với khi được trải trên một vùng rộng.

Tuy nhiên, không nên hiểu thấu kính là bộ phận làm tăng lượng ánh sáng mà LED tạo ra. Thấu kính chủ yếu phân phối lại ánh sáng, còn độ rọi thực tế là kết quả của cả nguồn sáng, hệ quang học, khoảng cách chiếu và vị trí của bề mặt nhận sáng.

Khả năng kiểm soát ánh sáng của thấu kính đến từ chính cấu trúc quang học của nó. Chỉ cần hình dạng bề mặt hoặc quan hệ giữa thấu kính và nguồn LED thay đổi, chùm sáng đầu ra cũng có thể thay đổi theo.

Khi ánh sáng truyền qua các bề mặt quang học của thấu kính, hướng truyền của tia sáng có thể thay đổi do hiện tượng khúc xạ. Hình dạng và cấu trúc bề mặt vì thế được thiết kế để kiểm soát cách ánh sáng đi qua thấu kính.

Đây là cơ sở để một hệ thấu kính có thể tạo chùm sáng tập trung, mở rộng hoặc phân bố theo những hướng nhất định. Hình dạng bên ngoài giống nhau cũng không đồng nghĩa hai thấu kính sẽ có đặc tính quang học giống nhau.

Thấu kính hoạt động cùng nguồn LED chứ không phải một thành phần quang học hoàn toàn độc lập. Vị trí của vùng phát sáng so với thấu kính ảnh hưởng đến hướng mà các tia sáng đi vào hệ quang học và cách chúng thoát ra phía ngoài.

Do đó, thay đổi nguồn LED, kích thước vùng phát sáng hoặc vị trí tương đối giữa chip và thấu kính có thể làm thay đổi đặc tính chùm sáng. Một thiết kế lens cần được đánh giá trong đúng cấu hình quang học mà nó được sử dụng.

Các tác động về khúc xạ và định hướng ánh sáng cuối cùng được thể hiện ở vùng sáng trên bề mặt: độ rộng, hình dạng, hướng phân bố và mức độ tập trung có thể khác nhau giữa các thiết kế thấu kính.

Vì vậy, tác dụng của thấu kính LED không nên được đánh giá chỉ bằng kích thước hay hình dạng bên ngoài. Yếu tố quan trọng hơn là đặc tính phân bố ánh sáng mà thấu kính tạo ra khi kết hợp với nguồn LED trong bộ đèn.

Thấu kính LED có tác dụng kiểm soát chùm sáng thông qua việc thay đổi hướng truyền, góc chiếu và cách ánh sáng phân bố trên bề mặt. Thiết kế bề mặt cùng vị trí tương đối giữa thấu kính và nguồn LED quyết định đáng kể đến đặc tính ánh sáng đầu ra. Vì vậy, cùng một nguồn LED vẫn có thể tạo vùng chiếu khác nhau khi sử dụng các hệ thấu kính có thiết kế quang học khác nhau.
