Pin lithium là gì? Cấu tạo, nguyên lý và các loại phổ biến

Pin lithium là thuật ngữ thường gặp khi tìm hiểu về pin sạc, cell pin và các giải pháp lưu trữ điện. Để hiểu đầy đủ về loại pin này cần xem xét từ khái niệm, cấu tạo, nguyên lý sạc – xả đến các công nghệ lithium phổ biến và những ưu nhược điểm trong quá trình sử dụng. Qua đó, các tên gọi như lithium-ion, Li-ion, LiFePO4 hay NMC cũng được phân biệt rõ hơn theo đúng bản chất của từng loại.

1. Pin lithium là gì?

Pin lithium là nhóm pin sử dụng lithium hoặc hợp chất của lithium trong thành phần điện hóa. Trong đó, pin lithium-ion (Li-ion) là nhóm pin sạc phổ biến, hoạt động dựa trên sự dịch chuyển của ion lithium giữa hai điện cực trong quá trình sạc và xả.

Pin lithium không chỉ có một loại duy nhất. Tùy vào vật liệu điện cực và thành phần hóa học, nhóm lithium-ion được phát triển thành nhiều dòng như LiFePO4, NMC, LCO hay NCA với những đặc tính khác nhau.

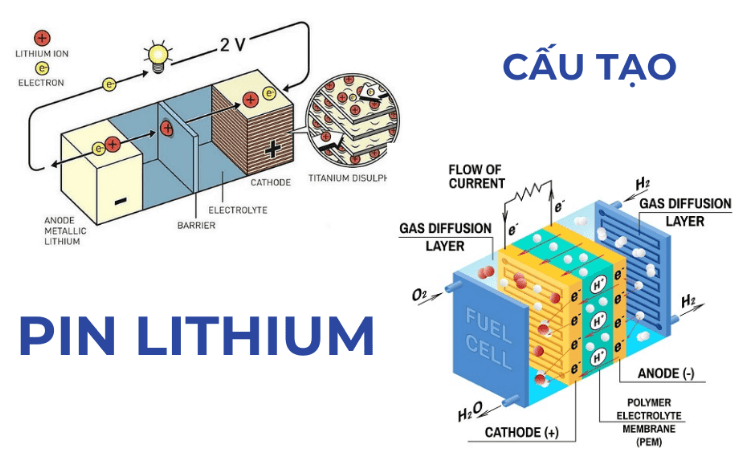

2. Cấu tạo của pin lithium

Cấu tạo pin lithium có thể xét từ một cell pin riêng lẻ đến bộ pin hoàn chỉnh gồm nhiều cell liên kết với nhau. Bên trong cell là các thành phần điện hóa, còn battery pack thường có thêm hệ thống quản lý để kiểm soát quá trình hoạt động.

2.1. Cực dương và cực âm

Cell lithium-ion có hai điện cực chính gồm cực dương (cathode) và cực âm (anode). Ion lithium di chuyển qua lại giữa hai điện cực này tương ứng với trạng thái sạc hoặc xả của pin.

Vật liệu sử dụng ở cathode cũng là một trong những yếu tố tạo nên các hệ pin khác nhau. Chẳng hạn, LiFePO4 sử dụng lithium iron phosphate, trong khi NMC sử dụng vật liệu kết hợp nickel, manganese và cobalt.

2.2. Chất điện phân và màng ngăn

Chất điện phân (electrolyte) tạo môi trường để ion lithium di chuyển giữa hai điện cực. Trong khi đó, electron lưu chuyển qua mạch điện bên ngoài thay vì đi trực tiếp qua chất điện phân.

Nằm giữa cực dương và cực âm là màng ngăn (separator). Thành phần này tách hai điện cực khỏi tiếp xúc trực tiếp nhưng vẫn cho phép ion lithium di chuyển qua trong quá trình hoạt động của cell.

2.3. Cell pin và hệ thống BMS

Cell pin là đơn vị điện hóa cơ bản của bộ pin. Nhiều cell có thể được ghép nối tiếp hoặc song song để hình thành module và battery pack, qua đó tạo mức điện áp và dung lượng theo thiết kế.

Bộ pin còn thường được kết hợp với BMS (Battery Management System). Hệ thống này theo dõi và quản lý các thông số vận hành của battery pack, bao gồm những giới hạn liên quan đến điện áp, dòng sạc và dòng xả.

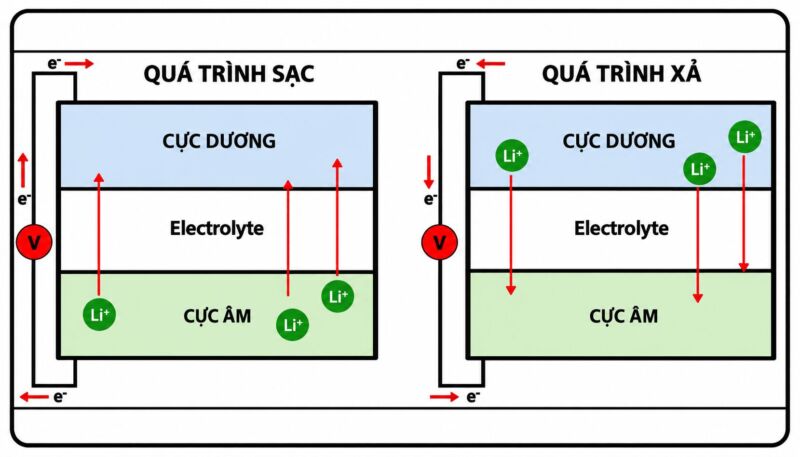

3. Pin lithium hoạt động như thế nào?

Nguyên lý hoạt động của pin lithium-ion dựa trên sự dịch chuyển có tính thuận nghịch của ion lithium giữa hai điện cực. Hai trạng thái sạc và xả diễn ra theo chiều ngược nhau, cho phép cell vừa lưu trữ vừa giải phóng năng lượng.

3.1. Quá trình sạc pin lithium

Khi pin được kết nối với nguồn sạc, ion lithium di chuyển qua chất điện phân về phía cực âm. Năng lượng điện từ nguồn sạc được chuyển thành năng lượng hóa học và lưu lại trong cell.

Quá trình này cần diễn ra trong giới hạn điện áp và dòng điện phù hợp với từng loại cell. Đối với battery pack, BMS tham gia quản lý quá trình sạc theo cấu hình của bộ pin.

3.2. Quá trình xả pin lithium

Khi pin cấp điện cho tải, ion lithium di chuyển theo chiều ngược lại giữa hai điện cực. Electron đồng thời đi qua mạch điện bên ngoài, tạo thành dòng điện để thiết bị hoạt động.

Khả năng thực hiện lặp lại quá trình sạc – xả khiến lithium-ion được sử dụng trong nhiều hệ thống lưu trữ điện. Trong hệ thống kết hợp pin năng lượng mặt trời, bộ pin lithium đảm nhiệm phần lưu trữ điện được tạo ra để cung cấp lại cho tải khi cần.

4. Các loại pin lithium phổ biến

Lithium-ion là một nhóm công nghệ rộng với nhiều hệ hóa học khác nhau. Vật liệu sử dụng ở điện cực tạo nên sự khác biệt giữa từng loại cell về đặc tính lưu trữ, độ ổn định và phạm vi sử dụng.

4.1. Pin LiFePO4

LiFePO4 (Lithium Iron Phosphate) hay pin lithium sắt phosphate thuộc nhóm lithium-ion và sử dụng lithium iron phosphate làm vật liệu cathode.

Loại cell này có độ ổn định nhiệt tốt và khả năng duy trì nhiều chu kỳ sạc – xả. LiFePO4 vì vậy xuất hiện trong nhiều battery pack và hệ thống lưu trữ cần hoạt động lặp lại trong thời gian dài, bao gồm các bộ pin sử dụng cho đèn đường năng lượng mặt trời.

4.2. Pin NMC

NMC (Nickel Manganese Cobalt) là pin lithium-ion có cathode kết hợp nickel, manganese và cobalt. Tỷ lệ giữa ba thành phần có thể thay đổi tùy công nghệ cell.

NMC có mật độ năng lượng cao, nhờ đó được sử dụng trong nhiều thiết bị và bộ pin cần cân bằng giữa khả năng lưu trữ với kích thước, khối lượng.

4.3. Một số loại lithium-ion khác

Ngoài LiFePO4 và NMC, lithium-ion còn bao gồm LCO (Lithium Cobalt Oxide), LMO (Lithium Manganese Oxide) và NCA (Nickel Cobalt Aluminum).

Các ký hiệu này thể hiện những hệ hóa học khác nhau trong cùng họ lithium-ion. Vì vậy, thông tin “Li-ion” trên một bộ pin mới cho biết nhóm công nghệ; muốn xác định rõ hơn đặc tính của cell còn cần xem loại hóa học được sử dụng.

5. Ưu nhược điểm của pin lithium

Đặc tính cụ thể của pin lithium phụ thuộc vào hóa học của cell, thiết kế battery pack và điều kiện vận hành. Xét trên nhóm lithium-ion nói chung, khả năng sạc lại và mật độ năng lượng là những lợi thế đáng chú ý, trong khi sự suy giảm của cell và yêu cầu quản lý sạc – xả vẫn là những yếu tố cần tính đến.

5.1. Ưu điểm của pin lithium

Pin lithium có thể đáp ứng nhiều cấu hình lưu trữ khác nhau từ một cell riêng lẻ đến battery pack gồm nhiều cell. Một số ưu điểm thường gặp gồm:

• Mật độ năng lượng cao: lưu trữ được lượng năng lượng tương đối lớn so với kích thước và khối lượng của cell.
• Có thể sạc lại nhiều lần: quá trình sạc – xả được lặp lại qua nhiều chu kỳ thay vì chỉ sử dụng một lần.
• Mức tự xả thấp: lượng điện bị mất khi pin không cấp tải tương đối thấp so với một số công nghệ pin sạc khác.
• Cấu hình linh hoạt: các cell có thể được ghép để tạo bộ pin với điện áp, dung lượng và khả năng cấp dòng khác nhau.
• Nhiều công nghệ cell: LiFePO4, NMC, LCO hay NCA cung cấp những đặc tính khác nhau cho từng yêu cầu sử dụng.

Những ưu điểm trên không hoàn toàn giống nhau ở mọi loại lithium-ion. Chẳng hạn, một hệ hóa học có thể ưu tiên mật độ năng lượng trong khi loại khác tập trung nhiều hơn vào độ ổn định hoặc số chu kỳ sử dụng.

5.2. Nhược điểm của pin lithium

Khả năng lưu trữ của cell không duy trì nguyên trạng trong suốt thời gian sử dụng. Tuổi thọ và hiệu suất của bộ pin còn chịu ảnh hưởng bởi cách sạc, mức xả, nhiệt độ cũng như chất lượng của từng cell:

• Dung lượng suy giảm theo thời gian: cell bị lão hóa cả theo thời gian và số chu kỳ sạc – xả.
  Nhạy với điều kiện vận hành: nhiệt độ và việc thường xuyên hoạt động ngoài giới hạn phù hợp có thể ảnh hưởng đến tuổi thọ pin.
• Cần kiểm soát quá trình sạc – xả: điện áp và dòng điện phải phù hợp với đặc tính của cell và cấu hình battery pack.
• Phụ thuộc vào chất lượng BMS: với bộ pin nhiều cell, hệ thống quản lý có vai trò quan trọng trong việc theo dõi và kiểm soát hoạt động.
• Không thể đánh giá chỉ bằng Ah: dung lượng Ah cần được xem cùng điện áp, loại cell và các thông số khác để hiểu đúng khả năng của bộ pin.

Do đó, hai battery pack có cùng dung lượng Ah chưa chắc có cùng lượng năng lượng lưu trữ hoặc đặc tính vận hành. Các thông số của bộ pin cần được xem trong mối quan hệ với nhau thay vì tách riêng từng giá trị.

Pin lithium là một nhóm công nghệ pin rộng, trong đó lithium-ion bao gồm nhiều hệ hóa học như LiFePO4, NMC, LCO và NCA. Các loại này cùng dựa trên quá trình dịch chuyển của ion lithium nhưng khác nhau về vật liệu điện cực và đặc tính của cell. Hiểu mối quan hệ giữa cell pin, điện cực, chất điện phân, quá trình sạc – xả, battery pack và BMS giúp phân biệt rõ hơn các loại pin lithium cũng như cách các thông số của một bộ pin liên quan với nhau.
