Kích thước tấm pin năng lượng mặt trời phổ biến hiện nay

Kích thước tấm pin năng lượng mặt trời thay đổi theo từng mức công suất, từ các tấm 50W có chiều dài khoảng 500–700 mm đến module công suất lớn dài trên 2 m. Cùng một mức công suất cũng có thể có chênh lệch về chiều dài, chiều rộng và độ dày giữa các model. Dưới đây là kích thước tham khảo của những mức công suất phổ biến hiện nay.

1. Kích thước tấm pin năng lượng mặt trời theo công suất

Kích thước của pin NLMT thường tăng theo công suất của module. Các số đo dưới đây được thể hiện dưới dạng khoảng để phù hợp với sự khác nhau giữa từng model.

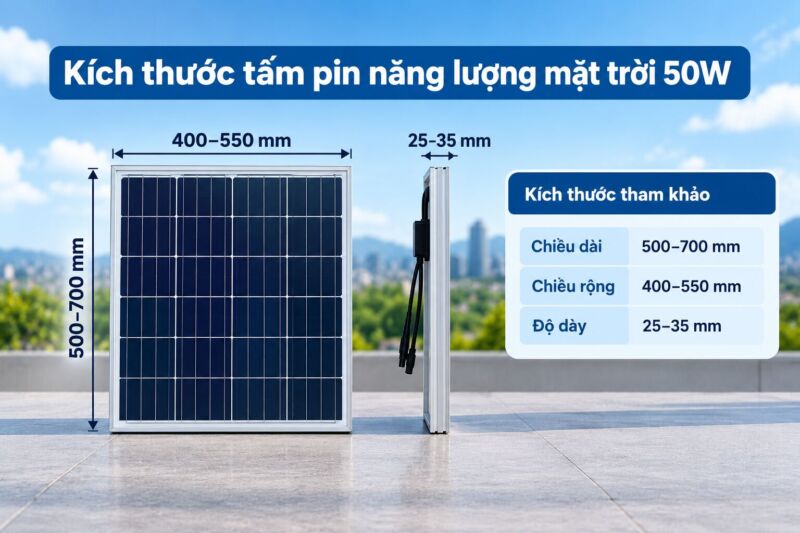

1.1. Kích thước tấm pin năng lượng mặt trời 50W

Tấm pin năng lượng mặt trời 50W thường có chiều dài khoảng 500–700 mm và chiều rộng khoảng 400–550 mm. Quy đổi sang mét, module có chiều dài khoảng 0,5–0,7 m và chiều rộng khoảng 0,4–0,55 m.

Đây là một trong những nhóm tấm pin có kích thước nhỏ. Tùy model, tấm 50W có thể được thiết kế gần vuông hoặc theo dạng chữ nhật với chiều dài lớn hơn chiều rộng. Vì vậy, mức 50W giúp xác định quy mô của tấm nhưng không đại diện cho một kích thước duy nhất.

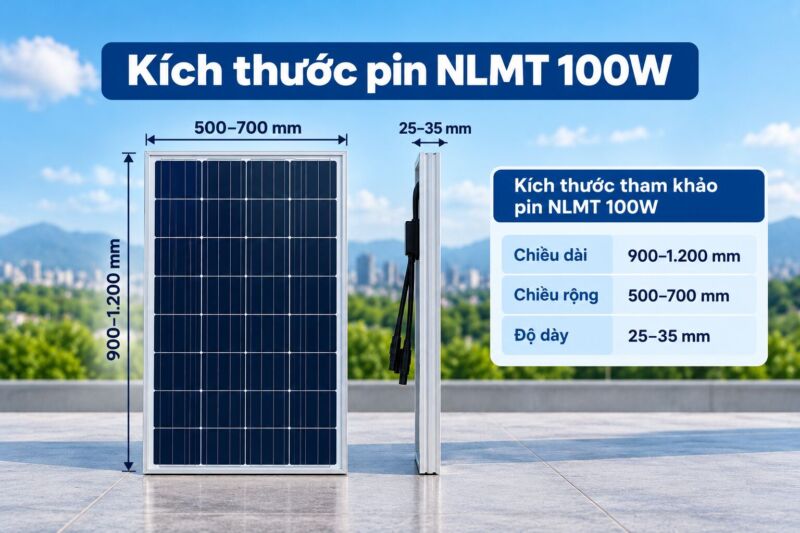

1.2. Kích thước pin NLMT 100W

Pin NLMT 100W thường có chiều dài khoảng 900–1.200 mm và chiều rộng khoảng 500–700 mm, tương đương khoảng 0,9–1,2 m × 0,5–0,7 m. So với nhóm 50W, chiều dài của tấm 100W thường lớn hơn đáng kể.

Các model ở mức công suất này có thể có tỷ lệ dài – rộng khác nhau. Có tấm dài gần 1,2 m nhưng chiều rộng chỉ khoảng 0,5–0,6 m, trong khi một số model khác có thân ngắn hơn nhưng bề ngang lớn hơn. Do đó, khi nói đến kích thước 100W cần xét đồng thời cả hai cạnh của module.

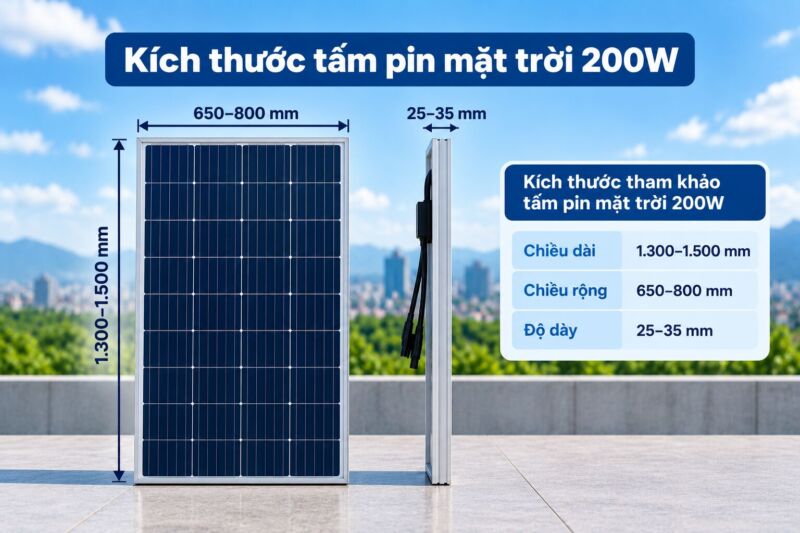

1.3. Kích thước tấm pin mặt trời 200W

Tấm pin mặt trời 200W thường có chiều dài khoảng 1.300–1.500 mm và chiều rộng khoảng 650–800 mm. Nếu quy đổi, kích thước tương ứng khoảng 1,3–1,5 m chiều dài và 0,65–0,8 m chiều rộng.

Ở mức 200W, module đã có chiều dài trên 1 m và bề ngang thường lớn hơn nhóm 50W hoặc 100W. Bề mặt này là khu vực bố trí các tế bào quang điện tạo thành phần phát điện của tấm pin. Số đo cụ thể có thể thay đổi theo cách các cell được sắp xếp trên từng model.

1.4. Kích thước pin năng lượng mặt trời 300W

Pin Solar 300W thường có kích thước khoảng 1.600–1.700 mm chiều dài và 950–1.050 mm chiều rộng. Tính theo mét, một tấm 300W thường dài khoảng 1,6–1,7 m và rộng khoảng 0,95–1,05 m.

Như vậy, chiều rộng của nhóm 300W thường xấp xỉ 1 m, còn chiều dài vượt 1,5 m. Đây là khoảng kích thước giúp hình dung tương đối rõ diện tích bề mặt của một module 300W, nhưng số đo chính xác vẫn phụ thuộc vào model cụ thể.

1.5. Kích thước module pin mặt trời 400W

Module pin mặt trời 400W thường có chiều dài khoảng 1.700–1.800 mm và chiều rộng khoảng 1.000–1.150 mm. Quy đổi sang mét, tấm pin dài khoảng 1,7–1,8 m và rộng khoảng 1–1,15 m.

So với module 300W, nhóm 400W thường có chiều dài và chiều rộng lớn hơn, mặc dù mức chênh lệch cụ thể không giống nhau ở mọi sản phẩm. Với chiều rộng từ khoảng 1 m, tấm 400W thuộc nhóm module có bề mặt tương đối lớn.

1.6. Kích thước tấm pin năng lượng mặt trời 500W trở lên

Tấm pin năng lượng mặt trời từ 500W trở lên thường có chiều dài khoảng 1.900–2.300 mm và chiều rộng khoảng 1.100–1.300 mm. Kích thước tương đương khoảng 1,9–2,3 m × 1,1–1,3 m, trong đó nhiều model có chiều dài vượt 2 m.

Khoảng kích thước của nhóm này rộng hơn do bao gồm cả 500W và những mức công suất cao hơn. Vì vậy, một tấm 500W có thể nhỏ hơn đáng kể so với module 550W, 600W hoặc công suất lớn hơn dù chúng cùng được xếp vào nhóm trên 500W.

2. Cách đọc kích thước tấm pin NLMT

Thông số kích thước thường được ghi theo thứ tự dài × rộng × dày, sử dụng đơn vị mm. Ví dụ, tấm pin ghi 1722 × 1134 × 30 mm có nghĩa là module dài 1.722 mm, rộng 1.134 mm và dày 30 mm; từng giá trị được hiểu như sau:

• Chiều dài: 1.722 mm, tương ứng cạnh dài của module.
• Chiều rộng: 1.134 mm, tương ứng cạnh ngắn của module.
• Độ dày: 30 mm, thể hiện độ dày của phần khung tấm pin.

Khi cần kích thước chính xác, cần kiểm tra thông số của đúng model thay vì lấy khoảng kích thước theo công suất làm số đo cố định. Chẳng hạn, hai tấm cùng 400W vẫn có thể khác nhau vài centimet về chiều dài hoặc chiều rộng.

Kích thước tấm pin năng lượng mặt trời phổ biến dao động từ khoảng 500–700 × 400–550 mm đối với tấm 50W đến khoảng 1.900–2.300 × 1.100–1.300 mm đối với nhóm từ 500W trở lên. Công suất càng lớn thì kích thước module thường càng tăng, nhưng mỗi mức W không có một số đo cố định. Vì vậy, các khoảng trên phù hợp để tham khảo, còn kích thước chính xác cần được xác định theo từng model.
