Cấu tạo đèn năng lượng mặt trời và nguyên lý hoạt động

Cấu tạo đèn năng lượng mặt trời được hình thành từ các bộ phận đảm nhiệm ba nhiệm vụ chính: thu năng lượng từ ánh nắng, lưu trữ điện và sử dụng nguồn điện đã tích trữ để chiếu sáng. Tấm pin, pin lưu trữ, cụm LED và bộ điều khiển vì vậy không hoạt động riêng lẻ mà liên kết với nhau thành một hệ thống hoàn chỉnh.

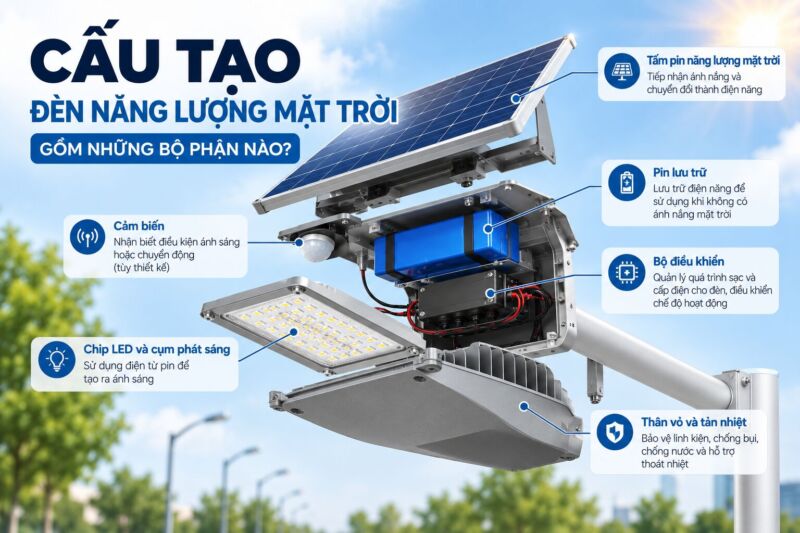

1. Cấu tạo đèn năng lượng mặt trời gồm những bộ phận nào?

Dù được thiết kế theo dạng liền thể hay sử dụng tấm pin lắp rời, hệ thống vẫn cần những thành phần cơ bản để thực hiện quá trình chuyển đổi, lưu trữ và sử dụng năng lượng.



1.1. Tấm pin năng lượng mặt trời

Tấm pin là bộ phận tiếp nhận bức xạ mặt trời và chuyển đổi thành điện năng. Ở thiết kế liền thể, tấm pin thường được tích hợp trực tiếp trên bộ đèn; với thiết kế tách rời, tấm pin năng lượng mặt trời được lắp ở vị trí khác và kết nối với đèn bằng dây dẫn.

Khả năng tạo điện của tấm pin phụ thuộc vào lượng ánh sáng nhận được trong ngày. Vì vậy, bề mặt tấm pin cần được đặt ở vị trí có khả năng tiếp nhận ánh nắng và hạn chế bóng che từ cây xanh, mái công trình hoặc các vật cản xung quanh.

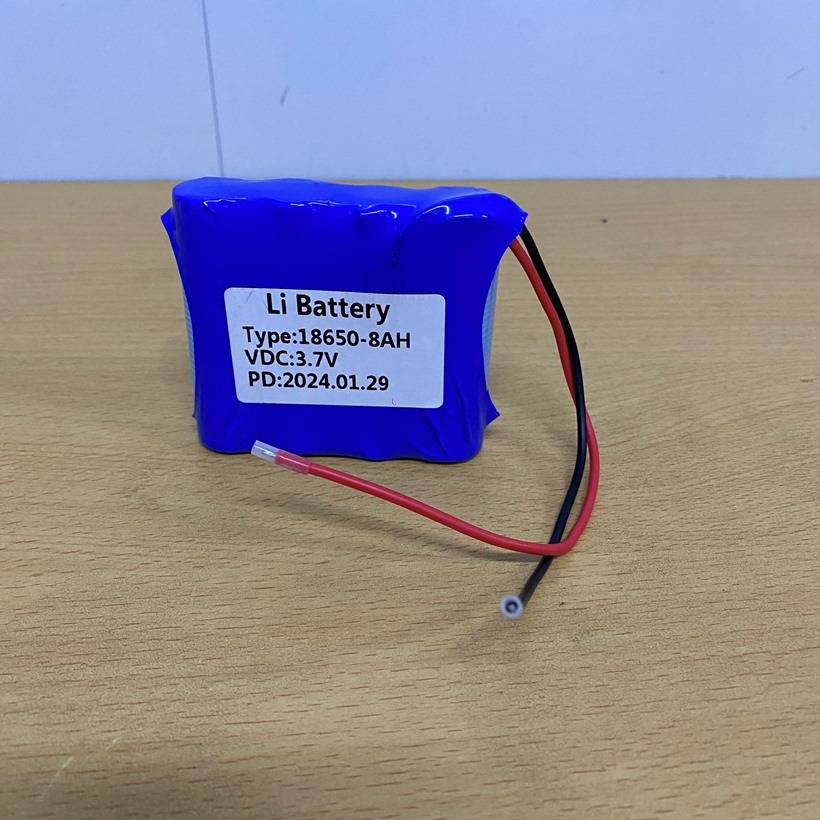

1.2. Pin lưu trữ

Pin lưu trữ tiếp nhận điện năng do tấm pin tạo ra và giữ lại để cung cấp cho đèn khi cần chiếu sáng. Đây là thành phần giúp hệ thống duy trì hoạt động trong khoảng thời gian không còn nguồn năng lượng trực tiếp từ ánh nắng.

Khả năng lưu trữ không nên được xem riêng qua dung lượng pin. Thời gian cấp điện thực tế còn liên quan đến lượng điện tấm pin tạo ra, mức tiêu thụ của cụm LED và cách bộ điều khiển phân phối năng lượng trong từng giai đoạn hoạt động.

1.3. Chip LED và cụm phát sáng

Chip LED là thành phần chuyển điện năng từ pin thành ánh sáng. Nhiều chip có thể được bố trí thành một cụm tập trung hoặc phân bố trên một vùng phát sáng tùy theo thiết kế và yêu cầu chiếu sáng của từng loại đèn.

Phía trước chip LED có thể kết hợp thấu kính hoặc các thành phần quang học để kiểm soát hướng và vùng phân bố ánh sáng. Chẳng hạn, khi cấu trúc này được ứng dụng trên đèn đường năng lượng mặt trời, ánh sáng cần được định hướng xuống khu vực mặt đường thay vì chỉ tập trung ngay bên dưới bộ đèn. Đây là một ví dụ cho thấy cùng nguyên lý phát sáng bằng LED nhưng cấu trúc quang học có thể thay đổi theo khu vực cần chiếu.

1.4. Bộ điều khiển

Bộ điều khiển giữ vai trò quản lý dòng năng lượng giữa tấm pin, pin lưu trữ và cụm LED. Trong thời gian có ánh nắng, bộ phận này kiểm soát quá trình đưa điện từ tấm pin vào pin; khi đèn hoạt động, nó quản lý việc cấp nguồn từ pin cho cụm phát sáng.

Tùy thiết kế, bộ điều khiển còn có thể đảm nhiệm các chế độ như thay đổi mức sáng theo thời gian hoặc phối hợp với cảm biến. Vì vậy, đây là bộ phận quan trọng để các thành phần trong hệ thống làm việc theo đúng trình tự.

1.5. Cảm biến

Cảm biến được tích hợp trên một số loại đèn để hỗ trợ quá trình điều khiển tự động. Cảm biến ánh sáng có thể nhận biết sự thay đổi giữa điều kiện sáng và tối, từ đó cung cấp tín hiệu để hệ thống chuyển trạng thái hoạt động.

Một số sản phẩm còn có cảm biến chuyển động để thay đổi mức sáng khi phát hiện người hoặc phương tiện trong phạm vi nhận biết. Đây là thành phần bổ sung theo thiết kế, không phải cấu tạo bắt buộc trên mọi loại đèn sử dụng năng lượng mặt trời.

1.6. Thân vỏ và bộ phận tản nhiệt

Thân vỏ liên kết các linh kiện thành một bộ đèn hoàn chỉnh, đồng thời tạo không gian bố trí cụm LED, pin, bộ điều khiển và các chi tiết kết nối. Với thiết bị sử dụng ngoài trời, kết cấu vỏ còn tham gia bảo vệ các thành phần bên trong trước tác động của môi trường theo cấp bảo vệ của từng sản phẩm.

Trong quá trình LED và linh kiện điện tử hoạt động, nhiệt lượng cũng cần được truyền ra khỏi khu vực bên trong. Vì vậy, vật liệu thân, diện tích bề mặt và các rãnh hoặc cánh tản nhiệt có thể được sử dụng để hỗ trợ quá trình thoát nhiệt.

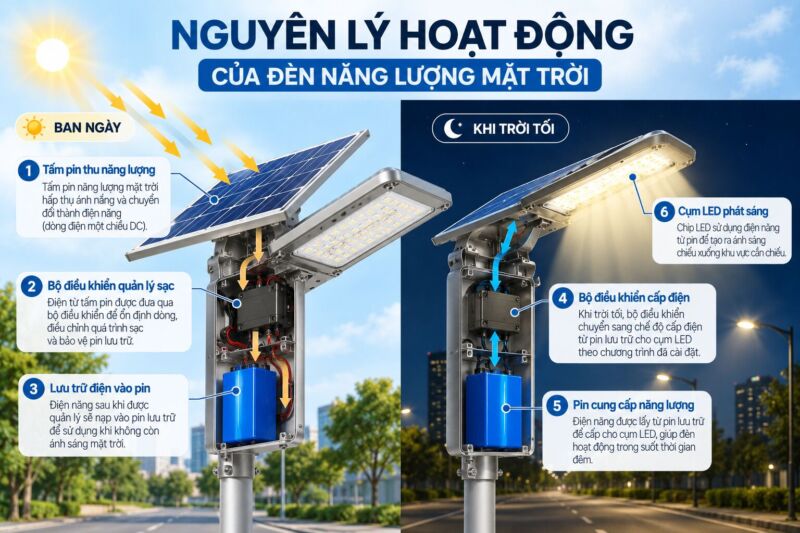

2. Nguyên lý hoạt động của đèn năng lượng mặt trời

Các bộ phận trên tạo thành một chu trình năng lượng diễn ra theo điều kiện ánh sáng tự nhiên. Điện được tạo ra và lưu trữ khi có ánh nắng, sau đó được sử dụng cho cụm LED khi hệ thống chuyển sang trạng thái chiếu sáng.

2.1. Ban ngày thu và lưu trữ năng lượng

Khi ánh sáng mặt trời chiếu vào tấm pin, các tế bào quang điện tạo ra dòng điện. Nguồn điện này được đưa qua bộ điều khiển trước khi nạp vào pin lưu trữ, nhờ đó năng lượng thu được trong thời gian có nắng được giữ lại để sử dụng về sau.

Trong giai đoạn này, cụm LED thông thường không cần phát sáng. Khả năng tích trữ được bao nhiêu năng lượng phụ thuộc vào điều kiện nắng, khả năng tạo điện của tấm pin, trạng thái của pin và quá trình quản lý sạc.

2.2. Khi trời tối chuyển sang chế độ chiếu sáng

Khi điều kiện ánh sáng môi trường giảm đến mức được hệ thống nhận biết, đèn chuyển từ trạng thái thu và lưu trữ năng lượng sang sử dụng nguồn điện trong pin. Điện từ pin được cấp cho cụm LED để tạo ánh sáng trong khoảng thời gian đã được thiết lập.

Quá trình này diễn ra tự động trên các hệ thống có chức năng nhận biết ngày và đêm. Khi ánh sáng tự nhiên xuất hiện trở lại, cụm LED ngừng hoạt động và hệ thống quay về chu trình thu, chuyển đổi và lưu trữ năng lượng.

2.3. Bộ điều khiển quản lý quá trình sạc và cấp điện

Trong toàn bộ chu trình, bộ điều khiển là thành phần kết nối hoạt động giữa nguồn tạo điện, nơi lưu trữ và tải tiêu thụ. Nó quản lý quá trình nạp điện vào pin vào ban ngày và cấp nguồn cho LED khi bước sang thời gian chiếu sáng.

Ở những thiết kế có nhiều chế độ vận hành, bộ điều khiển còn có thể thay đổi mức công suất theo từng khoảng thời gian hoặc xử lý tín hiệu từ cảm biến. Nhờ đó, lượng điện đã tích trữ không nhất thiết được sử dụng ở cùng một mức trong suốt thời gian đèn hoạt động.

Cấu tạo đèn năng lượng mặt trời là một hệ thống liên kết từ khâu thu năng lượng, lưu trữ đến phát sáng và điều khiển. Tấm pin tạo ra điện vào ban ngày, pin giữ lại nguồn điện đó, còn bộ điều khiển quản lý quá trình cấp năng lượng cho cụm LED khi cần chiếu sáng. Hiểu mối liên hệ giữa các bộ phận cũng giúp lý giải vì sao hoạt động của đèn phụ thuộc vào cả quá trình thu, lưu trữ và sử dụng năng lượng chứ không chỉ riêng công suất của nguồn sáng.
