Cách sử dụng bộ điều khiển DMX cho chiếu sáng

Bộ điều khiển DMX giúp điều khiển nhiều thông số của đèn như độ sáng, màu sắc và hiệu ứng từ một vị trí trung tâm. Để sử dụng đúng, cần chuẩn bị thiết bị tương thích, thiết lập địa chỉ và kênh điều khiển trước khi tạo chương trình chiếu sáng.

1. Chuẩn bị trước khi sử dụng bộ điều khiển DMX

Trước khi kết nối, cần kiểm tra đèn, bộ điều khiển và đường truyền để đảm bảo các thiết bị có thể hoạt động cùng nhau.

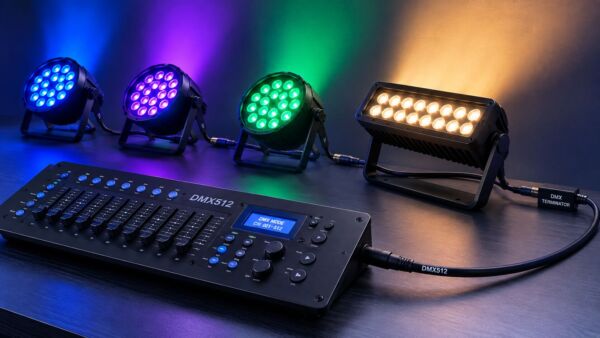

1.1. Kiểm tra đèn có hỗ trợ DMX

Trước tiên cần xác định đèn có chức năng nhận tín hiệu DMX hay không và đèn sử dụng bao nhiêu kênh điều khiển. Thông tin này thường được thể hiện trên thông số kỹ thuật hoặc tài liệu đi kèm thiết bị.

Tùy mục đích chiếu sáng, thiết bị có thể là đèn sân khấu, đèn LED kiến trúc hoặc các loại đèn cảnh quan như đèn LED âm đất và đèn LED âm nước. Quan trọng là đèn phải có khả năng nhận tín hiệu DMX tương ứng với bộ điều khiển.

1.2. Chuẩn bị bộ điều khiển, cáp và nguồn điện

Bộ điều khiển cần có số lượng kênh và chức năng phù hợp với số lượng đèn cần vận hành. Đồng thời chuẩn bị cáp DMX, nguồn điện và các thiết bị trung gian nếu hệ thống có nhiều thiết bị.

Nên kiểm tra toàn bộ đầu nối trước khi cấp điện. Việc xác định sơ đồ kết nối ngay từ đầu giúp hạn chế lỗi khi bắt đầu thiết lập hệ thống.

2. Cách sử dụng bộ điều khiển DMX cho chiếu sáng

Sau khi chuẩn bị xong thiết bị, tiến hành kết nối, cài địa chỉ và thiết lập các thông số để bộ điều khiển có thể vận hành từng đèn.

2.1. Kết nối bộ điều khiển với đèn

Kết nối đầu ra DMX của bộ điều khiển với cổng DMX IN của thiết bị đầu tiên. Nếu hệ thống có nhiều đèn, tín hiệu có thể được truyền tiếp từ thiết bị này sang thiết bị khác theo sơ đồ kết nối của hệ thống.

Sau khi hoàn tất kết nối, cấp nguồn cho các thiết bị và kiểm tra trạng thái hoạt động. Nếu đèn có màn hình hoặc bảng điều khiển riêng, cần chuyển thiết bị sang chế độ nhận tín hiệu DMX.

2.2. Cài địa chỉ DMX cho từng đèn

Mỗi đèn cần được thiết lập địa chỉ DMX để bộ điều khiển xác định đúng thiết bị cần điều khiển. Địa chỉ bắt đầu sẽ quyết định nhóm kênh mà đèn sử dụng trong toàn bộ hệ thống.

Ví dụ, một đèn sử dụng 4 kênh và bắt đầu từ địa chỉ 1 sẽ sử dụng các kênh 1–4. Đèn tiếp theo có thể bắt đầu từ địa chỉ 5 để hai thiết bị hoạt động độc lập.

2.3. Chọn đúng chế độ kênh của đèn

Một số đèn có nhiều chế độ DMX với số lượng kênh khác nhau. Chế độ càng nhiều kênh có thể cung cấp thêm thông số điều khiển, nhưng cũng yêu cầu thiết lập địa chỉ chính xác hơn.

Vì vậy, cần chọn đúng chế độ kênh trên đèn trước khi lập trình. Sau đó đối chiếu thứ tự kênh với tài liệu của thiết bị để biết từng kênh đang điều khiển chức năng nào.

2.4. Điều chỉnh độ sáng và màu ánh sáng

Sau khi thiết lập địa chỉ, chọn đúng kênh của đèn trên bộ điều khiển và thay đổi giá trị điều khiển. Với đèn đơn sắc, thao tác thường tập trung vào mức sáng; với đèn đổi màu, các kênh có thể điều khiển từng thành phần màu hoặc chế độ màu.

Nên điều chỉnh từng đèn trước để kiểm tra phản hồi. Khi tất cả thiết bị hoạt động đúng, có thể nhóm nhiều đèn để tạo một vùng chiếu sáng đồng nhất.

2.5. Tạo và lưu cảnh chiếu sáng

Khi đã thiết lập được trạng thái mong muốn, có thể lưu thành một cảnh chiếu sáng. Mỗi cảnh có thể chứa mức sáng, màu sắc và các thông số khác của nhiều thiết bị tại cùng một thời điểm.

Sau đó, các cảnh có thể được sắp xếp thành một chương trình để chuyển đổi theo trình tự. Đây là cách thuận tiện khi hệ thống cần thay đổi ánh sáng theo từng thời điểm hoặc sự kiện.

2.6. Kiểm tra toàn bộ hệ thống trước khi vận hành

Sau khi lập trình, nên chạy thử từng cảnh và quan sát toàn bộ đèn thay vì chỉ kiểm tra trên bộ điều khiển. Cần chú ý những thiết bị không phản hồi, đèn thay đổi sai màu hoặc nhiều đèn hoạt động cùng lúc ngoài dự kiến.

Nếu phát hiện lỗi, kiểm tra lần lượt địa chỉ DMX, chế độ kênh và kết nối của thiết bị. Việc kiểm tra theo từng bước sẽ dễ xác định nguyên nhân hơn so với thay đổi nhiều thiết lập cùng lúc.

3. Một số lỗi thường gặp khi sử dụng DMX

Các lỗi trong quá trình vận hành thường xuất phát từ địa chỉ, chế độ kênh hoặc kết nối giữa các thiết bị.

3.1. Đèn không nhận tín hiệu DMX

Nếu đèn không phản hồi, trước tiên kiểm tra cáp, đầu nối và chế độ DMX trên thiết bị. Sau đó kiểm tra địa chỉ bắt đầu của đèn có nằm trong phạm vi kênh đang được bộ điều khiển sử dụng hay không.

Nếu các thông số đều đúng nhưng đèn vẫn không hoạt động, có thể kiểm tra tiếp tín hiệu tại từng thiết bị trong chuỗi kết nối để xác định vị trí xảy ra lỗi.

3.2. Nhiều đèn thay đổi cùng lúc

Trường hợp nhiều đèn cùng phản hồi khi chỉ muốn điều khiển một thiết bị thường liên quan đến việc các đèn đang dùng chung địa chỉ hoặc phân bổ kênh bị trùng.

Cần kiểm tra địa chỉ bắt đầu và số kênh của từng đèn, sau đó phân bổ lại nếu muốn điều khiển độc lập. Với các đèn được chủ động đặt cùng địa chỉ để chạy đồng bộ, hiện tượng này lại là hoạt động bình thường.

3.3. Đèn hoạt động nhưng sai màu hoặc sai hiệu ứng

Khi đèn vẫn nhận tín hiệu nhưng phản hồi không đúng, cần kiểm tra chế độ DMX đang sử dụng và thứ tự chức năng của từng kênh.

Hai chế độ DMX khác nhau trên cùng một thiết bị có thể sử dụng số lượng và thứ tự kênh khác nhau. Chọn sai chế độ sẽ khiến bộ điều khiển gửi đúng tín hiệu nhưng đèn thực hiện không đúng chức năng mong muốn.

Bộ điều khiển DMX được sử dụng hiệu quả khi đèn tương thích, địa chỉ và chế độ kênh được thiết lập chính xác trước khi lập chương trình. Quy trình cơ bản gồm chuẩn bị thiết bị, kết nối, cài địa chỉ, thiết lập kênh, điều chỉnh thông số, tạo cảnh và chạy thử toàn bộ hệ thống. Cách thực hiện tuần tự giúp việc điều khiển nhiều đèn ổn định và dễ kiểm tra khi phát sinh lỗi.
