EMC là gì? Vai trò và tiêu chuẩn EMC trong chiếu sáng

EMC là gì cần được hiểu trong mối liên hệ với đèn LED, driver và toàn bộ thiết bị chiếu sáng, thay vì chỉ dừng ở một thuật ngữ kỹ thuật. EMC liên quan đến phát xạ, khả năng miễn nhiễm, thiết kế bộ đèn, tiêu chuẩn và phương pháp thử nghiệm. Đây cũng là cơ sở để kiểm tra, đánh giá và lựa chọn thiết bị chiếu sáng phù hợp với yêu cầu của từng công trình.

1. EMC là gì?

EMC (Electromagnetic Compatibility) là khả năng tương thích điện từ của thiết bị điện, điện tử trong môi trường hoạt động. Với ngành chiếu sáng, EMC thể hiện khả năng đèn và thiết bị chiếu sáng hoạt động phù hợp trong môi trường điện từ, đồng thời không tạo ra mức nhiễu điện từ quá mức làm ảnh hưởng đến hoạt động của các thiết bị khác.

2. EMC trong đèn LED được đánh giá dựa trên yếu tố nào?

EMC của đèn LED được xem xét theo hai khía cạnh chính là mức phát xạ điện từ của thiết bị và khả năng miễn nhiễm trước các tác động điện từ từ môi trường.

2.1. Phát xạ điện từ của đèn LED

Phát xạ điện từ (Emission) là nhiễu điện từ do thiết bị tạo ra trong quá trình hoạt động. Với đèn LED, nguồn nhiễu có thể liên quan đến hoạt động chuyển đổi điện năng của driver, mạch điện tử, dây dẫn và cách bố trí các thành phần bên trong bộ đèn.

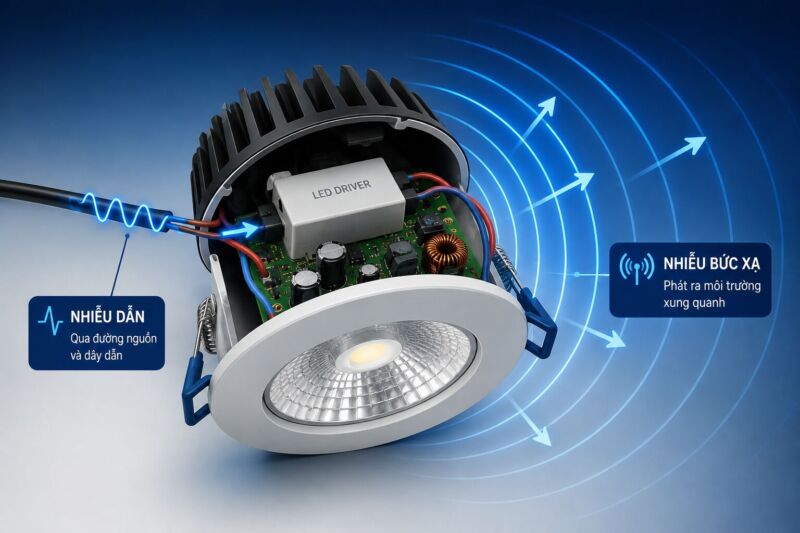

Phát xạ điện từ thường được xem xét dưới dạng nhiễu dẫn (conducted disturbance) truyền qua các đường kết nối như đường nguồn và nhiễu bức xạ (radiated disturbance) phát ra môi trường xung quanh. Khi đánh giá EMC, các mức nhiễu này được đo và đối chiếu với giới hạn quy định trong tiêu chuẩn áp dụng.

2.2. Khả năng miễn nhiễm điện từ của đèn LED

Miễn nhiễm điện từ (Immunity) là khả năng thiết bị duy trì mức hoạt động theo yêu cầu khi chịu tác động của các hiện tượng điện từ từ bên ngoài. Đây là chiều ngược lại với phát xạ: thay vì đo lượng nhiễu do đèn tạo ra, phép đánh giá tập trung vào phản ứng của đèn trước môi trường có nhiễu.

Trong thực tế, đèn LED có thể hoạt động cùng nhiều thiết bị điện, điện tử, nguồn điện và hệ thống điều khiển khác. Vì vậy, khả năng miễn nhiễm là một phần quan trọng của EMC, đặc biệt trong các hệ thống chiếu sáng có mật độ thiết bị điện tử cao.

3. Tại sao EMC quan trọng đối với đèn LED?

Đèn LED hiện đại sử dụng driver và nhiều linh kiện điện tử để chuyển đổi, điều khiển nguồn điện. EMC vì vậy cần được quan tâm để hạn chế nhiễu và duy trì khả năng hoạt động phù hợp của thiết bị trong môi trường sử dụng.

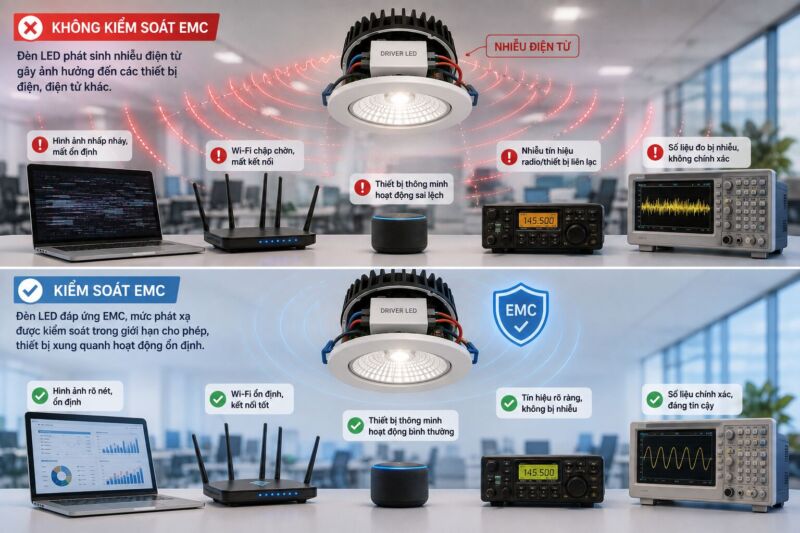

3.1. Hạn chế nhiễu đến các thiết bị điện, điện tử khác

Thiết bị chiếu sáng có thể tạo ra nhiễu điện từ trong quá trình hoạt động. Nếu mức phát xạ không được kiểm soát phù hợp, nhiễu có thể truyền qua đường nguồn hoặc phát ra môi trường và tác động đến những thiết bị điện, điện tử hoạt động gần đó.

Yêu cầu EMC giúp kiểm soát mức phát xạ của đèn trong giới hạn tương ứng với tiêu chuẩn áp dụng. Điều này đáng quan tâm tại văn phòng, nhà máy, trung tâm thương mại, công trình sử dụng hệ thống điều khiển và những khu vực có nhiều thiết bị điện tử cùng hoạt động.

3.2. Hỗ trợ đèn hoạt động trong môi trường có nhiễu điện từ

Bản thân đèn LED cũng có thể chịu tác động từ môi trường điện từ xung quanh. Những hiện tượng nhiễu xuất hiện trên nguồn điện hoặc trong không gian có thể tác động đến hoạt động của các mạch điện tử bên trong thiết bị.

Do đó, một sản phẩm được đánh giá EMC không chỉ cần kiểm soát nhiễu phát ra mà còn phải đáp ứng các yêu cầu miễn nhiễm tương ứng. Hai khía cạnh này giúp đánh giá thiết bị chiếu sáng theo cả chiều tác động đến môi trường và chịu tác động từ môi trường.

4. Những yếu tố ảnh hưởng đến EMC của đèn LED

EMC của đèn LED phụ thuộc vào thiết kế của toàn bộ sản phẩm chứ không chỉ một linh kiện. Driver là thành phần quan trọng, bên cạnh mạch điện, dây dẫn và kết cấu của bộ đèn.

4.1. Driver LED

Driver LED chuyển đổi và kiểm soát nguồn điện cung cấp cho LED. Quá trình chuyển mạch của nguồn điện tử có liên quan đến đặc tính nhiễu điện từ, vì vậy thiết kế driver có ảnh hưởng trực tiếp đến EMC của sản phẩm chiếu sáng.

Các yếu tố như cấu trúc mạch, linh kiện, bộ lọc và giải pháp kiểm soát nhiễu của driver đều có thể tác động đến phát xạ điện từ. Tuy nhiên, một driver đáp ứng yêu cầu EMC riêng biệt không đồng nghĩa toàn bộ bộ đèn sử dụng driver đó mặc nhiên có cùng kết quả.

4.2. Mạch điện, dây dẫn và kết cấu bộ đèn

Mạch điện và cách bố trí linh kiện ảnh hưởng đến đường truyền của tín hiệu và nhiễu bên trong thiết bị. Chiều dài, vị trí dây dẫn và cách kết nối giữa driver với các thành phần khác cũng có thể làm thay đổi đặc tính điện từ của bộ đèn.

Kết cấu vỏ và cách bố trí tổng thể sản phẩm cũng cần được tính đến khi đánh giá EMC. Vì vậy, khả năng tương thích điện từ nên được xem xét trên bộ đèn hoặc cấu hình sản phẩm hoàn chỉnh, thay vì suy luận từ riêng chip LED, driver hay một linh kiện bên trong.

5. Tiêu chuẩn EMC đối với thiết bị chiếu sáng

Tiêu chuẩn EMC quy định phạm vi, giới hạn và phương pháp đánh giá thiết bị. Trong ngành chiếu sáng, yêu cầu về phát xạ và miễn nhiễm được quy định bởi những nhóm tiêu chuẩn tương ứng.



5.1. CISPR 15 và TCVN 7186:2018

CISPR 15 quy định giới hạn và phương pháp đo đặc tính nhiễu tần số vô tuyến của thiết bị chiếu sáng điện và thiết bị tương tự. Tiêu chuẩn này liên quan trực tiếp đến việc kiểm soát nhiễu dẫn và nhiễu bức xạ phát sinh từ thiết bị chiếu sáng.

Tại Việt Nam, TCVN 7186:2018 tương đương CISPR 15:2018 và quy định giới hạn, phương pháp đo đặc tính nhiễu tần số radio của thiết bị chiếu sáng điện và thiết bị tương tự. Khi đánh giá một sản phẩm, người dùng cần xem đúng tiêu chuẩn được công bố thay vì chỉ dựa vào thông tin chung rằng sản phẩm “đạt EMC”.

EMC là một phần trong hệ thống các yêu cầu kỹ thuật áp dụng cho sản phẩm chiếu sáng, bên cạnh an toàn điện, hiệu suất và các đặc tính kỹ thuật khác. Vì vậy, đặt EMC trong tổng thể tiêu chuẩn đèn LED giúp xác định đúng vai trò của tương thích điện từ khi đánh giá và lựa chọn thiết bị cho công trình.

5.2. IEC 61547 và TCVN 12679:2019

IEC 61547 tập trung vào yêu cầu miễn nhiễm EMC đối với thiết bị chiếu sáng thông dụng. Khác với CISPR 15 tập trung vào nhiễu do thiết bị phát ra, IEC 61547 xem xét khả năng hoạt động của thiết bị khi chịu các hiện tượng điện từ từ môi trường bên ngoài.

Tại Việt Nam, TCVN 12679:2019 tương đương IEC 61547:2009 và quy định các yêu cầu miễn nhiễm EMC đối với thiết bị dùng cho mục đích chiếu sáng chung. Có thể hiểu ngắn gọn: CISPR 15/TCVN 7186 tập trung vào phát xạ, còn IEC 61547/TCVN 12679 tập trung vào miễn nhiễm.

EMC là một trong những yêu cầu kỹ thuật cần được xem xét đối với nhiều thiết bị chiếu sáng khi lưu thông tại thị trường châu Âu. Việc đáp ứng yêu cầu về tương thích điện từ có thể liên quan đến quá trình đánh giá sự phù hợp và gắn dấu CE, do đó hiểu CE là gì giúp làm rõ hơn mối liên hệ giữa EMC và yêu cầu đưa sản phẩm chiếu sáng ra thị trường.

6. EMC của đèn LED được kiểm tra như thế nào?

Đèn LED cần được thử nghiệm theo phương pháp và điều kiện của tiêu chuẩn tương ứng để đánh giá EMC. Hai nhóm kiểm tra chính tập trung vào phát xạ và khả năng miễn nhiễm điện từ.

6.1. Kiểm tra phát xạ điện từ

Thử nghiệm phát xạ nhằm xác định mức nhiễu do thiết bị chiếu sáng tạo ra và đối chiếu với giới hạn của tiêu chuẩn áp dụng. Tùy thiết bị và phạm vi thử nghiệm, việc đánh giá có thể xem xét nhiễu dẫn truyền qua các đường kết nối và nhiễu bức xạ phát ra môi trường.

Để kết quả phản ánh đúng sản phẩm được đánh giá, thiết bị phải được thử trong cấu hình và điều kiện quy định. Việc một chiếc đèn vẫn sáng và hoạt động bình thường khi lắp đặt không thể thay thế cho phép đo phát xạ EMC theo tiêu chuẩn.

6.2. Kiểm tra khả năng miễn nhiễm điện từ

Thử nghiệm miễn nhiễm tạo ra các hiện tượng điện từ xác định để đánh giá phản ứng và khả năng duy trì chức năng của thiết bị. Các phép thử cụ thể phụ thuộc vào tiêu chuẩn, loại thiết bị và phạm vi áp dụng.
Đối với thiết bị chiếu sáng, việc đánh giá có thể liên quan đến nhiều hiện tượng khác nhau, trong đó:

• Phóng tĩnh điện (ESD): đánh giá phản ứng của thiết bị trước hiện tượng phóng tĩnh điện theo mức thử quy định.
• Trường điện từ RF: kiểm tra khả năng miễn nhiễm khi thiết bị chịu tác động của trường điện từ tần số vô tuyến.
• Nhiễu trên đường nguồn: đánh giá phản ứng của thiết bị trước các hiện tượng điện từ truyền qua nguồn cấp.
• Xung điện: kiểm tra khả năng đáp ứng của thiết bị trước các xung theo điều kiện và mức thử tương ứng.

7. Cách lựa chọn đèn LED đáp ứng yêu cầu EMC

Người dùng không cần tự đo EMC khi lựa chọn đèn LED. Điều cần thiết là kiểm tra đúng thông tin kỹ thuật, tiêu chuẩn được công bố và tài liệu tương ứng với sản phẩm thực tế.

7.1. Kiểm tra tiêu chuẩn và tài liệu kỹ thuật

Một tuyên bố chung như “đạt EMC” chưa đủ để xác định sản phẩm đã được đánh giá theo yêu cầu nào. Khi EMC là tiêu chí của công trình, người dùng nên xác định rõ tiêu chuẩn áp dụng, model được thử nghiệm và phạm vi của tài liệu trước khi lựa chọn, trong đó:

• Mã sản phẩm: tài liệu cần tương ứng với model hoặc dòng sản phẩm thực tế.
• Tiêu chuẩn áp dụng: xác định rõ tiêu chuẩn EMC được sử dụng để đánh giá.
• Kết quả thử nghiệm: đối chiếu báo cáo thử nghiệm khi hồ sơ kỹ thuật của dự án yêu cầu.
• Phạm vi thử nghiệm: kiểm tra cấu hình và điều kiện thử có tương ứng với sản phẩm được cung cấp hay không.

Với dự án có yêu cầu kỹ thuật cụ thể, nên ưu tiên tài liệu có khả năng xác định rõ sản phẩm thay vì sử dụng kết quả của một linh kiện riêng để đại diện cho toàn bộ bộ đèn.

7.2. Đánh giá EMC cùng các thông số quan trọng khác

EMC phản ánh đặc tính tương thích điện từ chứ không đại diện cho toàn bộ chất lượng của đèn LED. Một sản phẩm đáp ứng EMC vẫn cần phù hợp với yêu cầu chiếu sáng, môi trường lắp đặt và điều kiện vận hành của công trình.

Khi lựa chọn sản phẩm, người dùng nên đánh giá EMC cùng quang thông, hiệu suất phát quang, chỉ số hoàn màu CRI, nhiệt độ màu, tuổi thọ, chất lượng driver, an toàn điện và cấp bảo vệ IP. Với từng công trình, mức độ ưu tiên của các thông số này cần dựa trên mục đích sử dụng thực tế thay vì chỉ dựa vào số lượng tiêu chuẩn hoặc chứng nhận được công bố.

Hiểu đúng EMC là gì giúp người dùng đánh giá chính xác hơn các yêu cầu về tương thích điện từ khi lựa chọn đèn LED và thiết bị chiếu sáng. Bên cạnh tiêu chuẩn EMC được công bố, cần kiểm tra tài liệu kỹ thuật đúng với sản phẩm và xem xét đồng thời các thông số phù hợp với nhu cầu, môi trường lắp đặt và điều kiện vận hành thực tế.
